Czujnik łopatkowy MBA801 Halfpipe

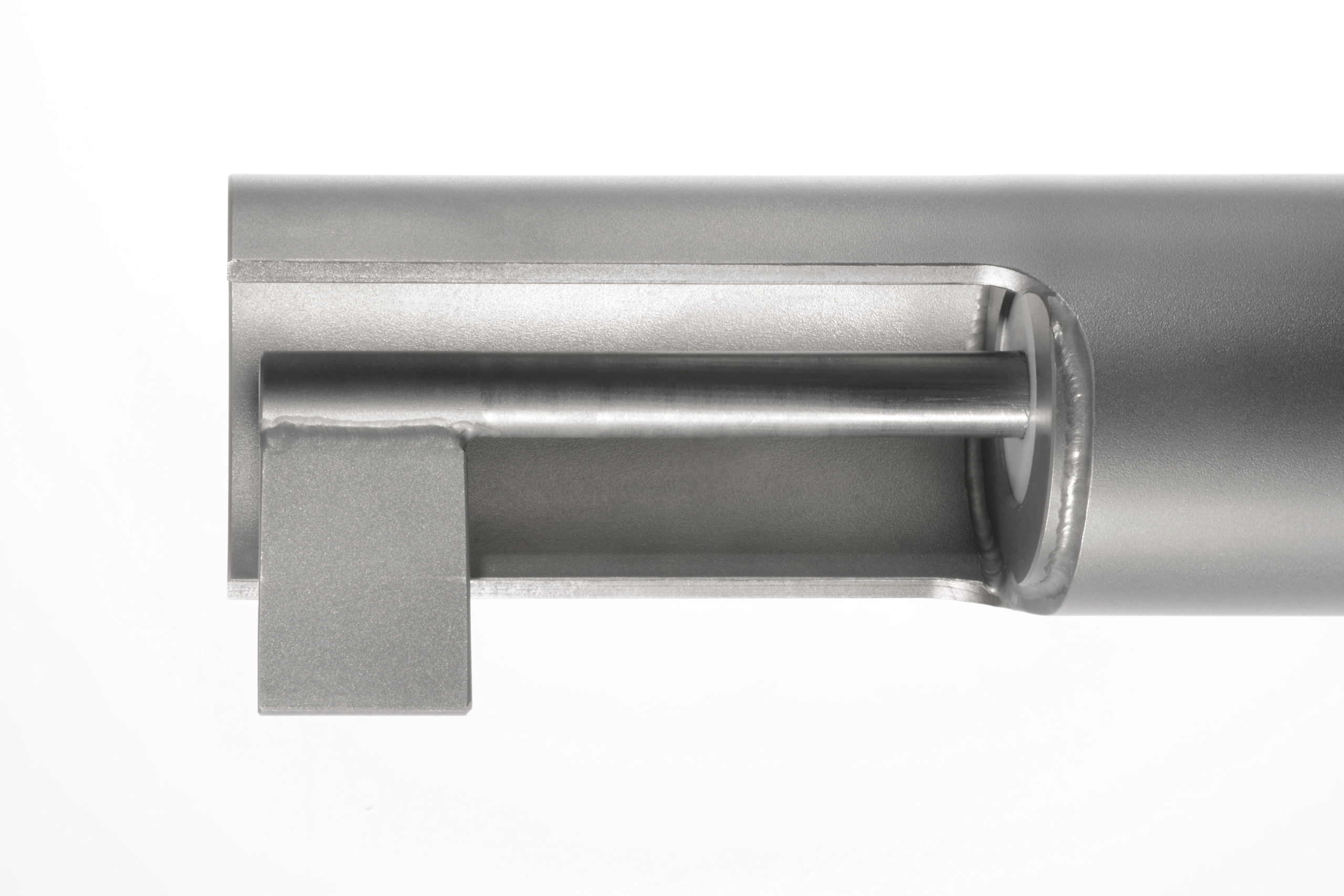

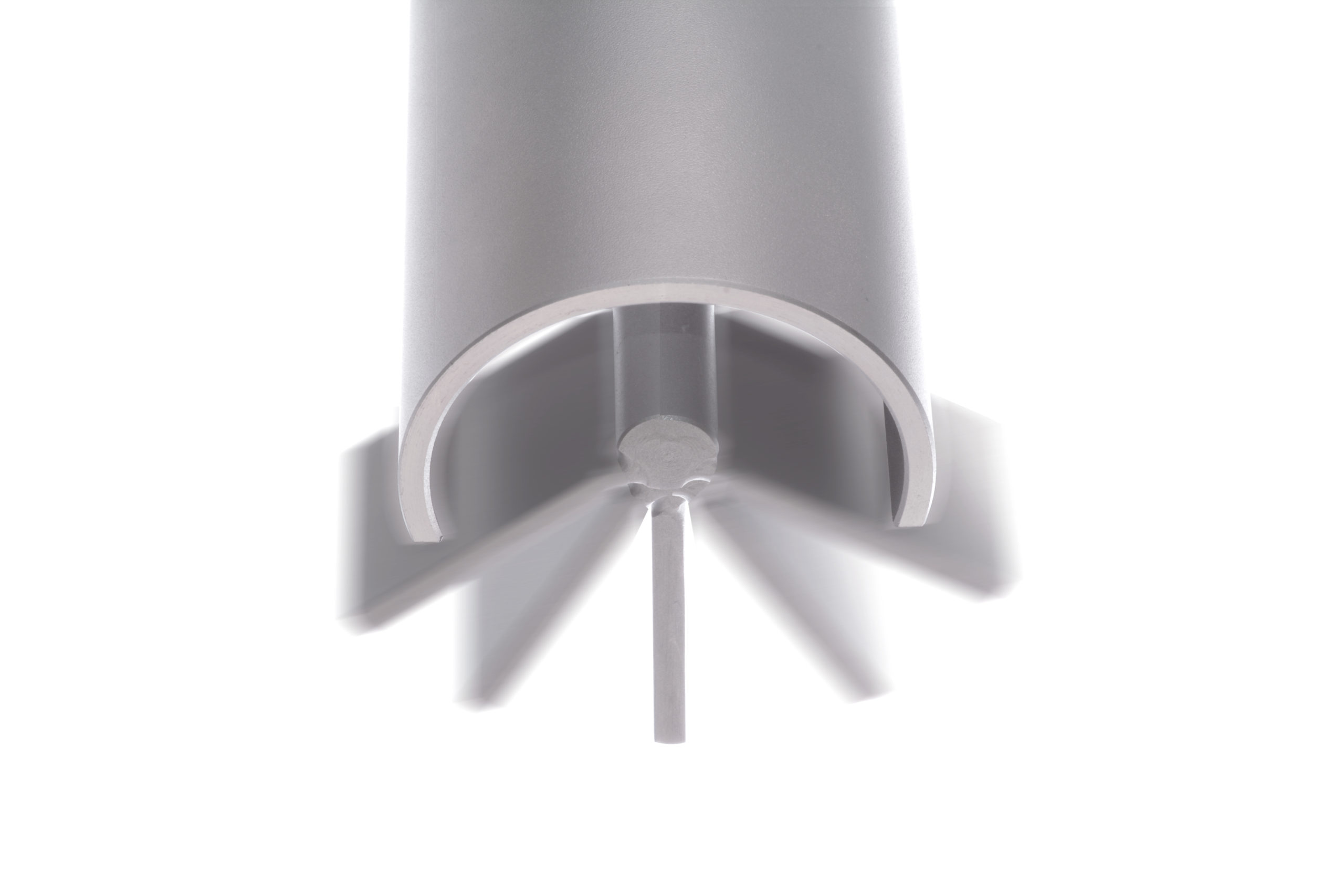

Półobrotowy czujnik łopatkowy serii MBA801 Halfpipe to nowoczesne urządzenie pomiarowe z technologią silnika krokowego, które dzięki niezwykle solidnej konstrukcji może być stosowane w miejscach, w których pomiar poziomu napełnienia nie był do tej pory możliwy. Wyjątkowo wytrzymały wał o średnicy 12 mm wraz z przyspawaną łopatką jest zamontowany pod pokrywą ochronną, która zabezpiecza go przed ciężkim lub abrazyjnym materiałem sypkim. Z kolei system podwójnego uszczelnienia chroni elektronikę urządzenia przed dostaniem się pyłu i wilgoci. Łopatka w czujniku MBA801 Halfpipe jest skierowana w dół pod kątem 90°, a wał obraca się pod pokrywą ochronną jedynie w zakresie 120°. Obrót wału zapobiega blokowaniu się materiału i w efekcie wysyłania błędnego komunikatu. Dopiero w momencie, gdy poziom materiału w silosie podniesie się na tyle, aby zablokować ruchomą łopatkę, czujnik wysyła sygnał o stanie napełnienia zbiornika. Ponieważ dzięki pokrywie ochronnej wał i łopatka są całkowicie zabezpieczone przed spadającym materiałem, czujnik MBA801 Halfpipe może być stosowany w miejscu bezpośredniego przepływu materiału sypkiego – spadający materiał nie ma wpływu na wyniki pomiaru. Dodatkowo w przypadku wykonania czujnika w wersji ATEX (opcjonalnie) urządzenie może być stosowane w strefach zagrożenia wybuchem pyłów.

Wykonanie

• napięcie zasilania:
  - MBA811: 115V do 230V AC,
  - MBA821: 24V DC,
• możliwość wykonania do strefy ATEX: 20/21 (strefa wewnątrz / strefa na zewnątrz),

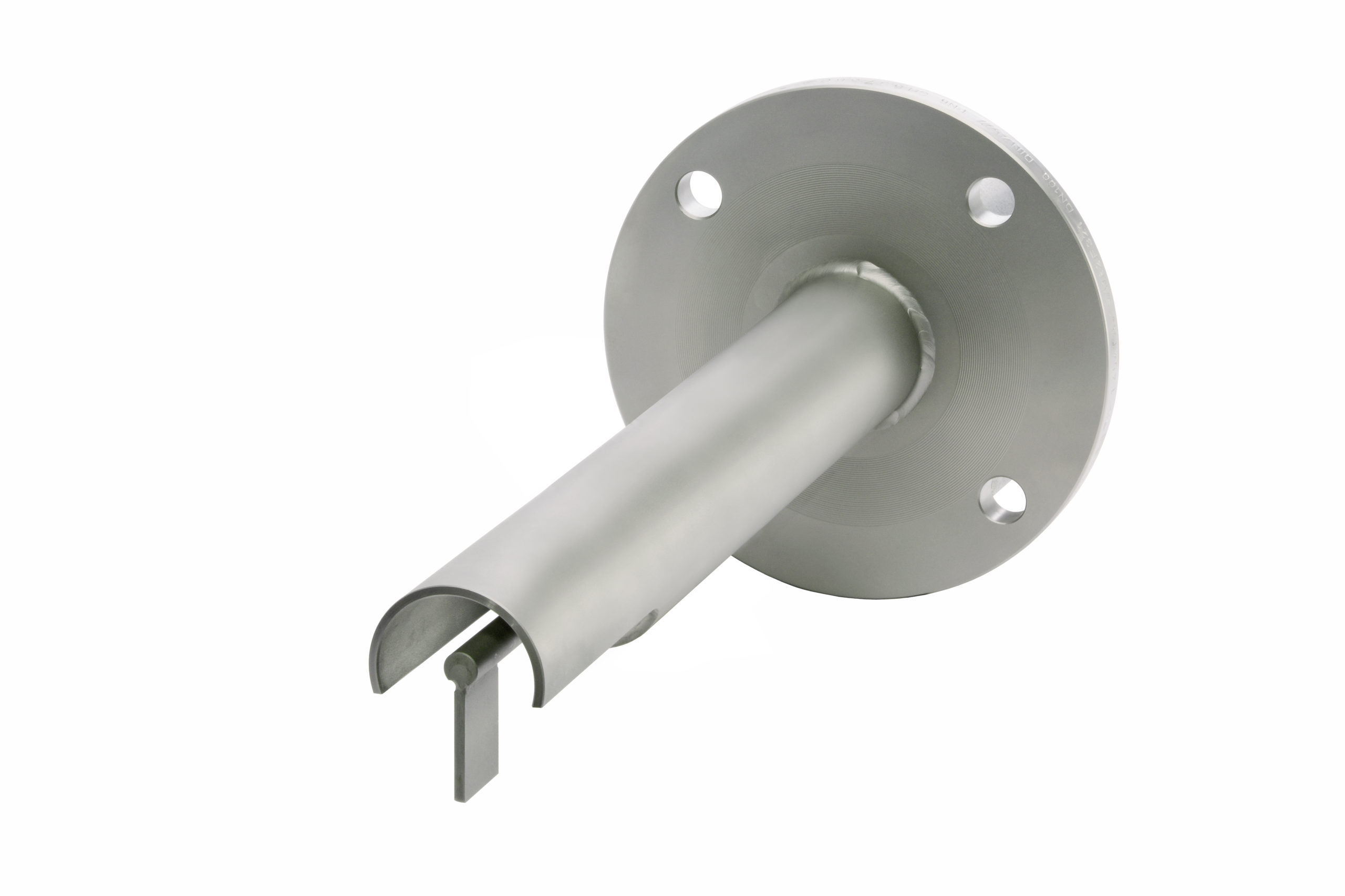

• przyłącze procesowe: gwint G 1½’’ / kołnierz DN100 / kołnierz DN125,
• materiał przyłącza: stal / stal nierdzewna,
• obudowa aluminiowa IP 65,

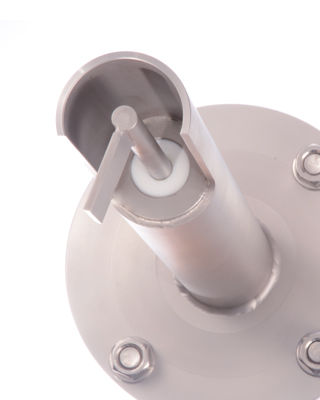

• łożysko i uszczelnienie: łożysko ślizgowe z uszczelką z vitonu oraz podkładką uszczelniającą z PTFE,
• ciśnienie wewnątrz silosu: -0,5 do +3 bar / -0,5 do +10 bar,
• temperatura procesowa: do 80 / 200 / 500°C,
• temperatura otoczenia: od -50°C do +60°C (wersja bez ATEX) / od -20°C do +50°C (wersja z ATEX),
• odporność na wibracje do 28 razy większych niż siła g,
• rodzaj wału: sztywny w pokrywie ochronnej,
• materiał wału: stal / stal nierdzewna,
• długość wału: max. do 650 mm (większa długość na specjalne zamówienie),
• łopatka: 40x50 mm,
• opcjonalnie:
  - lampka kontrolna przy głowicy,
  - regulacja długości (wymaga przyłącza G1½’’),
  - lakierowana obudowa,
  - membrana umożliwiająca wentylację w celu zapewnienia suchego powietrza wewnątrz głowicy czujnika.

Zastosowanie do montażu poziomego dla prawie wszystkich materiałów sypkich

• pomiar napełnienia, opróżnienia lub poziomu pośredniego w silosie,
• jako czujnik cofania w rurze spustowej,
• do pomiaru powyżej ślimaków wyładowczych,
• w stacjach przeładunkowych,
• poniżej krawędzi rozładowczej taśm przenośnikowych.

Zalety

• wyjątkowo solidna konstrukcja,
• cyfrowa technologia pomiarowa,
• regulowany moment obrotowy,
• certyfikat ATEX (opcjonalnie).
