Radarowy pomiar poziomu

Produkty

Radarowy pomiar poziomu materiałów sypkich

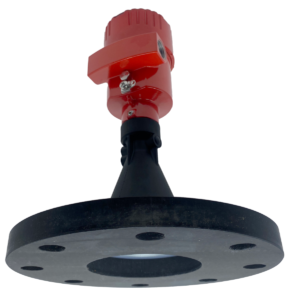

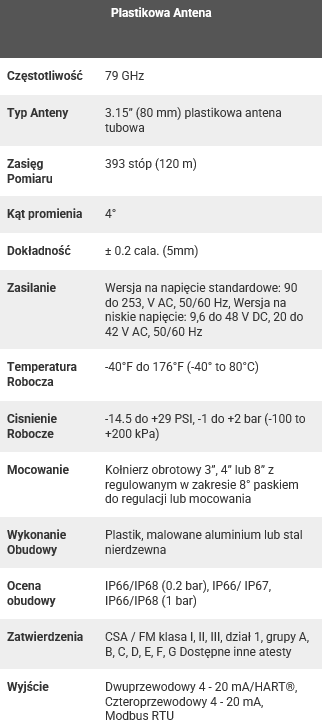

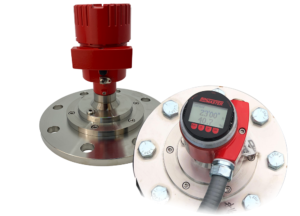

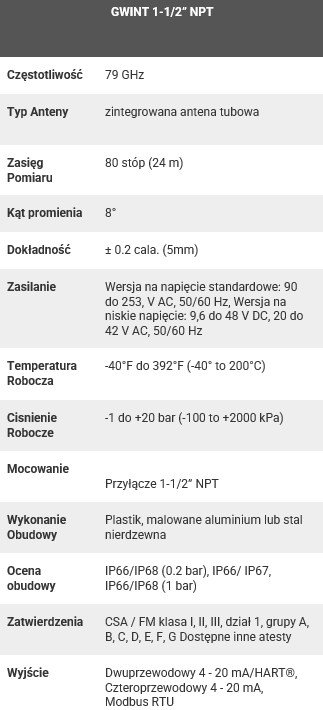

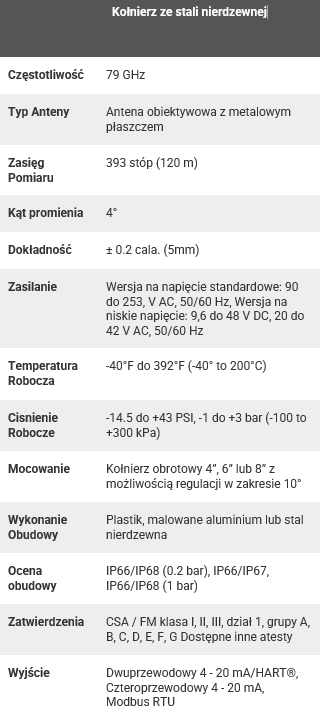

NCR-86 to najbardziej wszechstronny i solidny radar BinMaster. Ten radar mierzy poziom materiałów sypkich w zbiorniku. Dostępne są trzy wersje NCR-86, w tym antena z soczewką z metalowym płaszczem, antena z tubą z tworzywa sztucznego i model z gwintem 1-1/2” NPT, dzięki czemu można go łatwo dostosować do wielu materiałów i gałęzi przemysłu.

Chcesz poznać ofertę cenową?

Wyślij zapytanie ofertowe. Odpowiemy najszybciej jak to możliwe!

Wyślij zapytanie

Konfiguracje radarów

Istnieje niezliczona ilość konfiguracji NCR-86 oferujących szeroki wybór atestów, opcji montażu, specjalistycznych uszczelek, opcji wyjściowych i obudów. Zapasy można przeglądać w dowolnej aplikacji internetowej BinCloud®, oprogramowaniu Binventory® opartym na sieci LAN lub sterowniku PLC, a także konsolach C-100-R i cyfrowych wyświetlaczach panelowych.

Bezobsługowy system antenowy

Soczewka anteny NCR-86 jest zamknięta w szczelnym systemie antenowym. Jest odporna na gromadzenie się kurzu i praktycznie bezobsługowy. Płaska powierzchnia nie wystaje do wnętrza naczynia, co zapobiega potencjalnemu uszkodzeniu czujnika. Plastikowa soczewka wykonana jest z wytrzymałego tworzywa PEEK, co zapewnia wytrzymałość i długotrwałą wydajność. Jest odporny chemicznie do trudnych zastosowań i posiada aprobatę FDA, dzięki czemu nadaje się do zastosowań spożywczych i farmaceutycznych.

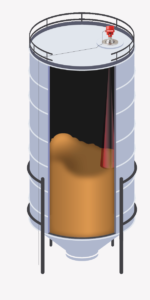

Zasada działania

Sygnał radarowy 80 GHz

Czujnik przesyła ciągły sygnał radarowy o częstotliwości 80 GHz przez czoło anteny. Sygnał odbija się od powierzchni materiału i jest odbierany jako echo przez antenę. Różnica częstotliwości między wysłanymi i odebranymi sygnałami jest konwertowana na pomiar reprezentujący odległość do powierzchni materiału.

Odległość jest obliczana na podstawie wysokości statku zaprogramowanej w urządzeniu podczas jego konfiguracji. Aby zaoszczędzić czas, konfigurację można przeprowadzić bez opróżniania naczynia.

Wyjściem pomiarowym jest odległość od czoła anteny do powierzchni materiału. Pomiary są wyświetlane w calach, stopach lub metrach.

Dlaczego warto korzystać z technologii 80 GHz?

Bezkontaktowa technologia radarowa zapewnia niezwykle wysoką dokładność pomiaru wynoszącą +/-0,2 cala.

Radarowe czujniki poziomu są lepsze od czujników ultradźwiękowych lub przetworników ciśnienia do pomiaru poziomu materiałów sypkich w zbiornikach lub w zastosowaniach na otwartej przestrzeni. Radary bezdotykowe BinMaster są wyjątkowo niezawodne w przypadku kondensacji, turbulencji i piany. Wąską wiązkę można stosować w zamkniętych zbiornikach lub rurach ciśnieniowych i ma ona na celu ominięcie mieszadeł, rur lub konstrukcji, które mogłyby zakłócać sygnał.

Na pomiary radarowe nie mają wpływu:

  • zmieniające się warunki procesu, takie jak wahania temperatury lub ciśnienia,
  • nadmierna wilgotność, para lub opary,
  • hałas powodowany przez operacje technologiczne, napełnianie, przenośniki lub wagony,
  • gromadzenie się lub kondensacja na powierzchni czujnika.
